実用新案登録第3247659号 キャンピングカーのベッドマットの移動を容易にする逃し穴つき枠板


【課題】キャンピングカーのベッドマットを引きやすくし、ベッド展開時の労力を軽減する装置を提供する。

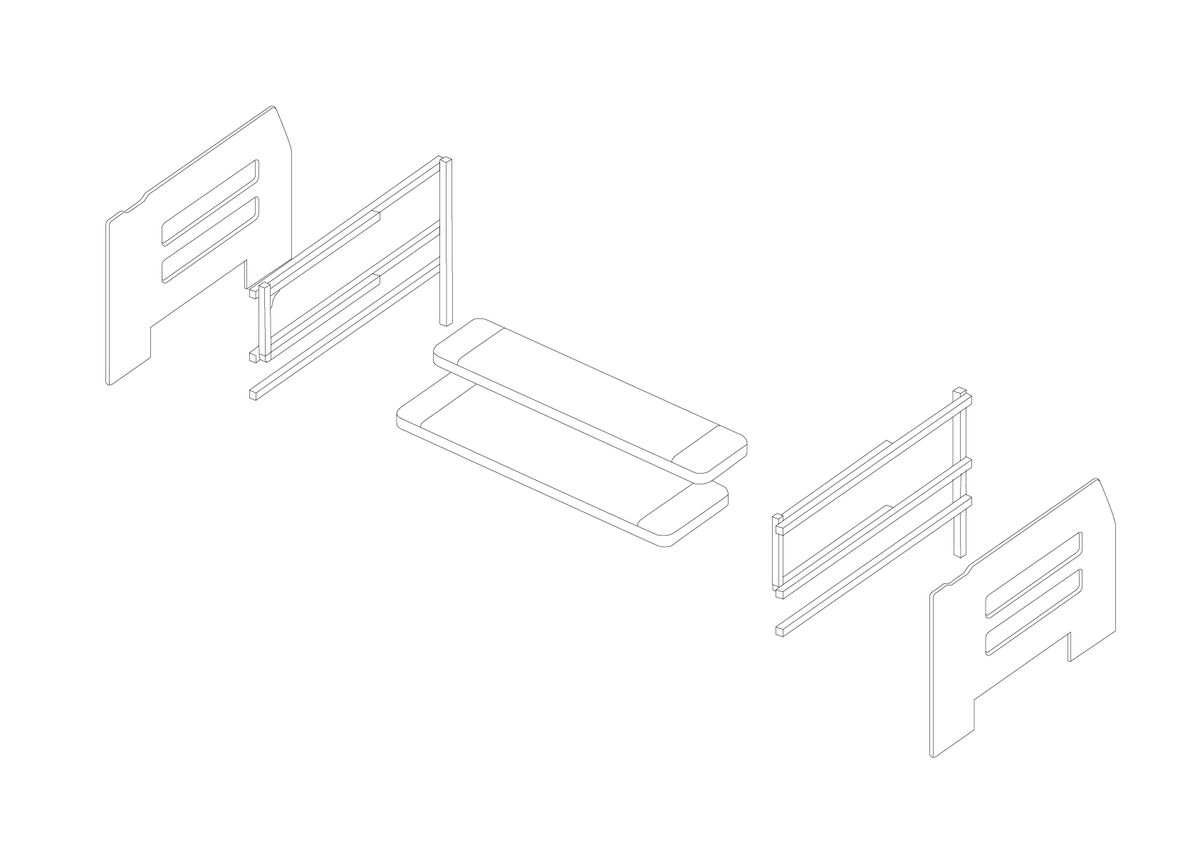

【解決手段】キャンピングカーの車両壁面に、逃し穴つき枠板１−ａ、１−ｂを設置し、ベッドマット３の片方を逃し穴に差し込むことにより、上面から見て斜めにした状態で楽に引き抜くことができる。

【技術分野】
キャンピングカーのベッドマットを固定する枠板に、逃し穴を設置する
【背景技術】
キャンピングカーのベッドマットを引きやすくし、ベッド展開時の労力を軽減する。

【考案が解決しようとする課題】
キャンピングカーの車両壁面に逃し穴つき枠板を設置し、ベッドマットの片方を逃し穴に差し込むことにより、上面から見て斜めにした状態で楽に引き抜くことができる。
【考案が解決しようとする手段】

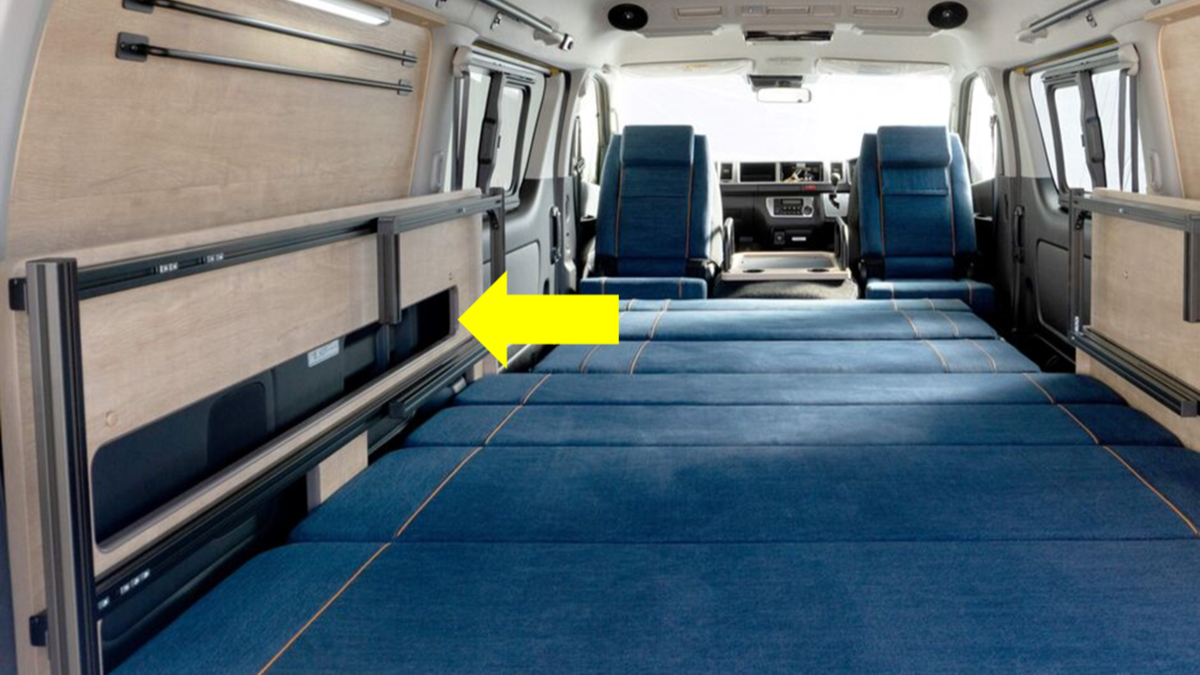

ベッドマットを側面から支える脇板に、ベッドマットの大きさや厚みより大きな逃し穴を空け、ベッドマットを移動させる時には、ベッドマットの端を逃し穴に差し込み、脇板の干渉を無くす。
【考案の効果】
ベッドマットを移動させる際に、軽く持ち上げるだけでベッドマットの片方を逃し穴に入れ、上面から見て、斜めに傾けることで、ベッドマットの移動が楽になる。

【０００７】
自動車の後部にベッドマットを設置し、人が寝るベッドを作る。ベッド脇板を左右の押さえと指示用の角材を使用しベッドマットを固定するが、左右が一枚板で固定されると、ベッドマットの引き抜きや設置のために脇板の端まで、ベッドマットを移動させる必要がある。本考案の装置があれば、逃し穴を利用して容易にベッドマットの引き抜きや設置が可能になる。
